model：ATB-700

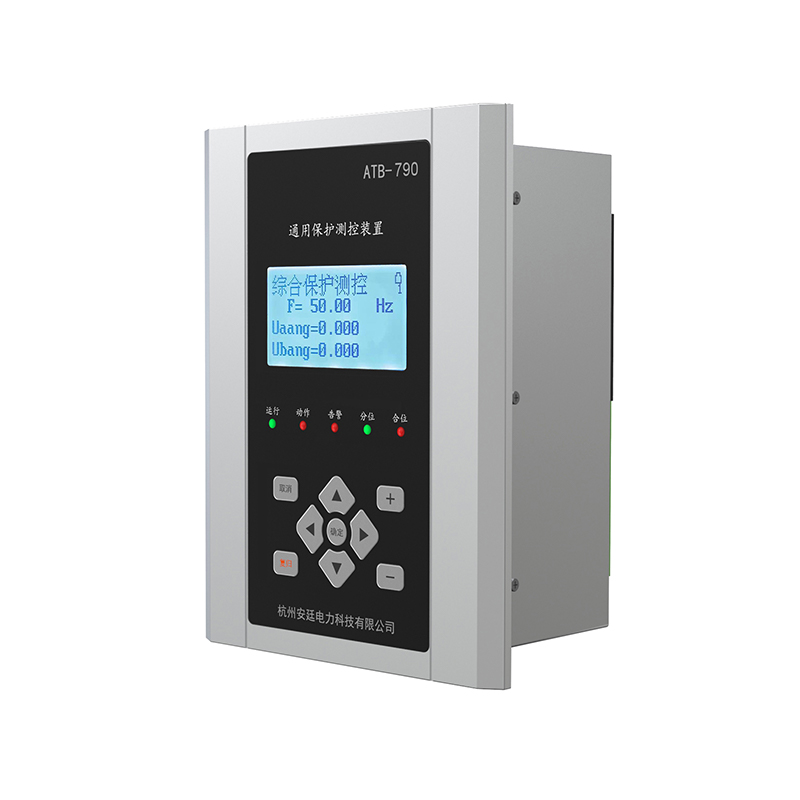

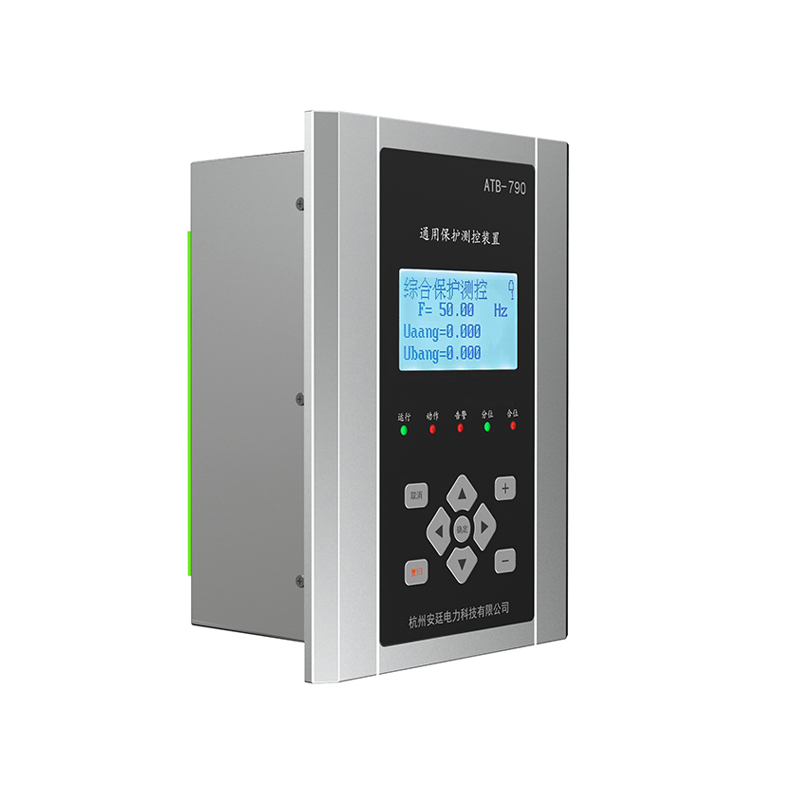

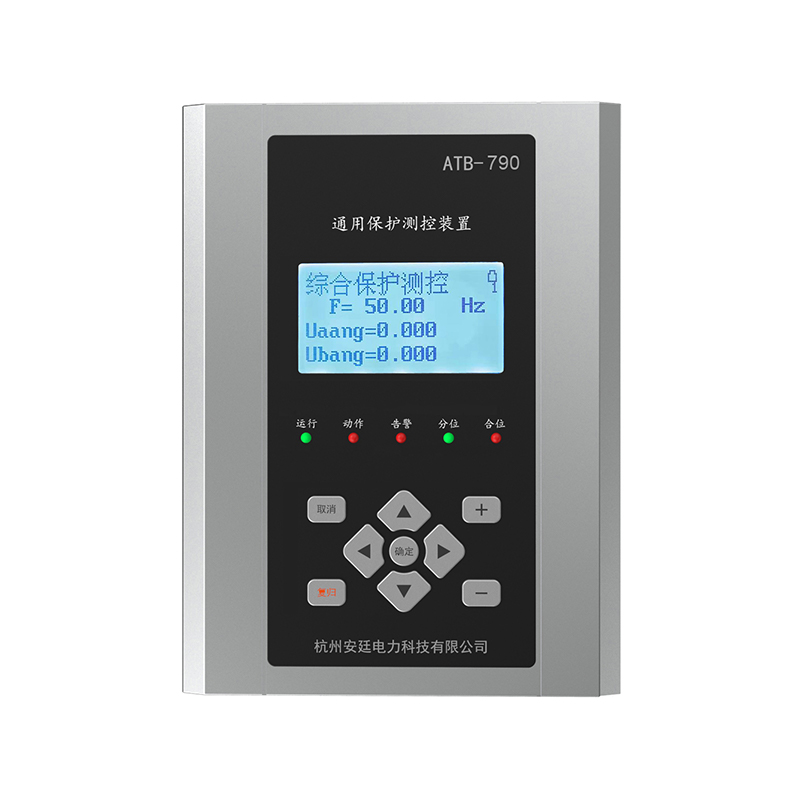

ATB-700-serie Microcomputer Protection Devices

ATB-700-serie Microcomputer Protection-apparaten zijn geschikt voor het beschermen, meten en regelen van intervaleenheden van alle spanningsniveaus onder 35kV. Met uitstekende bescherming, meting, controle, auto-activering van back-upvermogen en communicatiebewakingsfuncties, kan het een volledige oplossing bieden voor de bescherming en controle van onderstations, energiecentrales, hoge en lage spanningsverdeling en plantenvermogenssystemen, die sterk kunnen garanderen dat de veilige en stabiele werking van hoge en lage spanningsvermogen grids en plantaardige stroomsystemen. Samen met andere beschermings- en automatiseringsapparatuur kan het worden gebruikt om een automatiseringssysteem te vormen via een communicatie -interface. Alle apparaten kunnen centraal worden geïnstalleerd in een paneel of lokaal in High & Low Voltage Switchgear.

Neem contact met ons op

Vorig:ATB-690 ALGEMENE BESCHERMING- EN BESTURINGSAPPARAAT

Volgende:ATB-600-serie Microcomputer Protection Devices

model
Functies
parameter
maat

Werkkracht levering
Nominale werkspanning	AC200V 、 DC220V of DC100V
Nominale technische specificaties
AC -stroom	5a of 1A
AC -spanning	400V of 100V
Frequentie	50Hz
Stroomverbruik
Stroomvoorziening	Onder bedrijf ≤5W, onder beschermingsstatus ≤10W
AC stroomcircuit	＜ 1VA/fase （in = 5a）；＜ 0,5Va/fase （（in = 1a）
AC -spanningscircuit	＜ 0,5Va/fase
Nauwkeurig werkbereik
Huidig	0,4in ~ 20in
Spanning	0.4V ~ 0.2un
Frequentie	0.9fn ~ 1,1fn
Tijd	0 ~ 100s
Nauwkeurigheid voor beschermingssectie
Constante waarde nauwkeurigheid	≤ ± 5%
Tijd nauwkeurigheid	＜ ± 1% of ± 35 ms
Hele groepsactietijd	≤35 ms
Frequentienauwkeurigheid	≤0,01Hz
Nauwkeurigheid voor meet- en besturingssectie
AC -nauwkeurigheid	≤0 ± .2%
Actieve en reactieve kracht	≤ ± 0,5%
Invoeruitgang
Digitale invoer	Invoertype: Actief aantal optoisolated ingangen ： 8
Relaisuitgang	Nominale stroom draagkapversnelling van contacten 250VAC/220VDC 5A Uitgangstype ： Passief (nulcontact)
Communicatiepoort
RS485	Modbus RTU
Werkomgeving
Bedrijfstemperatuur	-25 ℃ ~ 55 ℃
Opslagtemperatuur	-40 ℃ ~ 70 ℃
Bedieningsvochtigheid	≤90%RH, niet-condenserend, geen corrosieve lucht
Opslagvochtigheid	≤95%RH, niet-condenserend, geen corrosieve lucht
Hoogte	≤2000m
Elektromagnetische compatibiliteitsprestaties
Elektrostatische ontlading	Klasse ⅳ（ GB/T 17626.2 IEC 61000-4-2）
RF -veldsterkte Vatbaarheid	Klasse ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Elektrische snelle tijdelijke /burst -test	Klasse ⅳ (GB/T 17626.4 IEC 61000-4-4）
Overspanningstest	Klasse IV (GB/T 17626.5 IEC 61000-4-5)
Vatbaarheidstest uitgevoerd	Klasse ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Stroom Frequentie magnetische veld gevoeligheid Test	Klasse ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscillerende golfimmuniteit	Klasse ⅲ (GB/T 17626.12 IEC 61000-4-12)
Elektromagnetische emissielimieten	Accountant (GB/T 14598.16 IEC 60255-25)
Elektrische isolatie -eigenschappen
Diëlektrische sterkte	2kV werkfrequentiespanning, 1 min （GB/T 13729）
Isolatieweerstand	≥100mΩ （GB/T 13729）
Schokspanning	5KV, 12/50μs （GB/T 13729）
Mechanische eigenschappen
Trillingsrespons/duurzaamheid	Klasse ⅰ （GB/T 11287）
Schokreactie/duurzaamheid	Klasse ⅰ （GB/T 14537）
Crash -reactie	Klasse ⅰ （GB/T 14537）
Algemene dimensie
H × W × D	200 mm × 149 mm × 72,5 mm
Uitgesneden dimensie	176 mm × 144,5 mm

Model Functie		ATB-765	ATB-771	ATB-772	ATB-773	ATB-790
Beschermen	Overmatige beschermingstijdbescherming	■
	Fase-naar-fase overstroombeveiliging		■			■
	Fase tot fase vaste tijd overstroombeveiliging	■
	Overbelasting bescherming	■	■			■
	Reclosing bescherming					■
	Versnellingsbeveiliging					■
	Laadbescherming		■			■
	Negatieve reeks overstroombeveiliging		■			■
	Overstroombeveiliging nul	■	■			■
	Overspanningsbescherming
	Laagspanningsbeveiliging	■	■	■	■	■
	Nul-sequentie overspanning bescherming
	Laagfrequentie lading-afval					■
	Non-Power Protection	■				■
	Inline back-up power zelfherstel		■
	Bridge Switch Self-Recovery
	PT -breekdetectie			■	■
telemetrie communiceren	Spanning
	Huidig	■	■			■
	Actieve kracht	■	■			■
	Reactieve kracht	■	■			■
	Vermogensfactor	■	■			■
	Frequentie	■	■	■	■	■
	Telemetrie	12	12	12	12	12
gebeurtenislogboekregistratie	Beschermingsevenementen	■	■	■	■	■
	Alarmgebeurtenissen	■	■	■	■	■
	Telemeter shift -evenementen	■	■	■	■	■
	Operatie Loggebeurtenissen	■	■	■	■	■
	Statistieken voor toevallige verschuiving tellen	■	■	■	■	■
controle	Bescherming op afstand gooien/terugkeren	■	■	■	■	■
	R EMOTE MODIFICATIE VAN DE INSTELLENDE WAARD		■	■	■	■
	Lokaal/op afstand schakelen en sluiten	■	■
Comm.	RS-485 Communication
